PFA-Schläuche

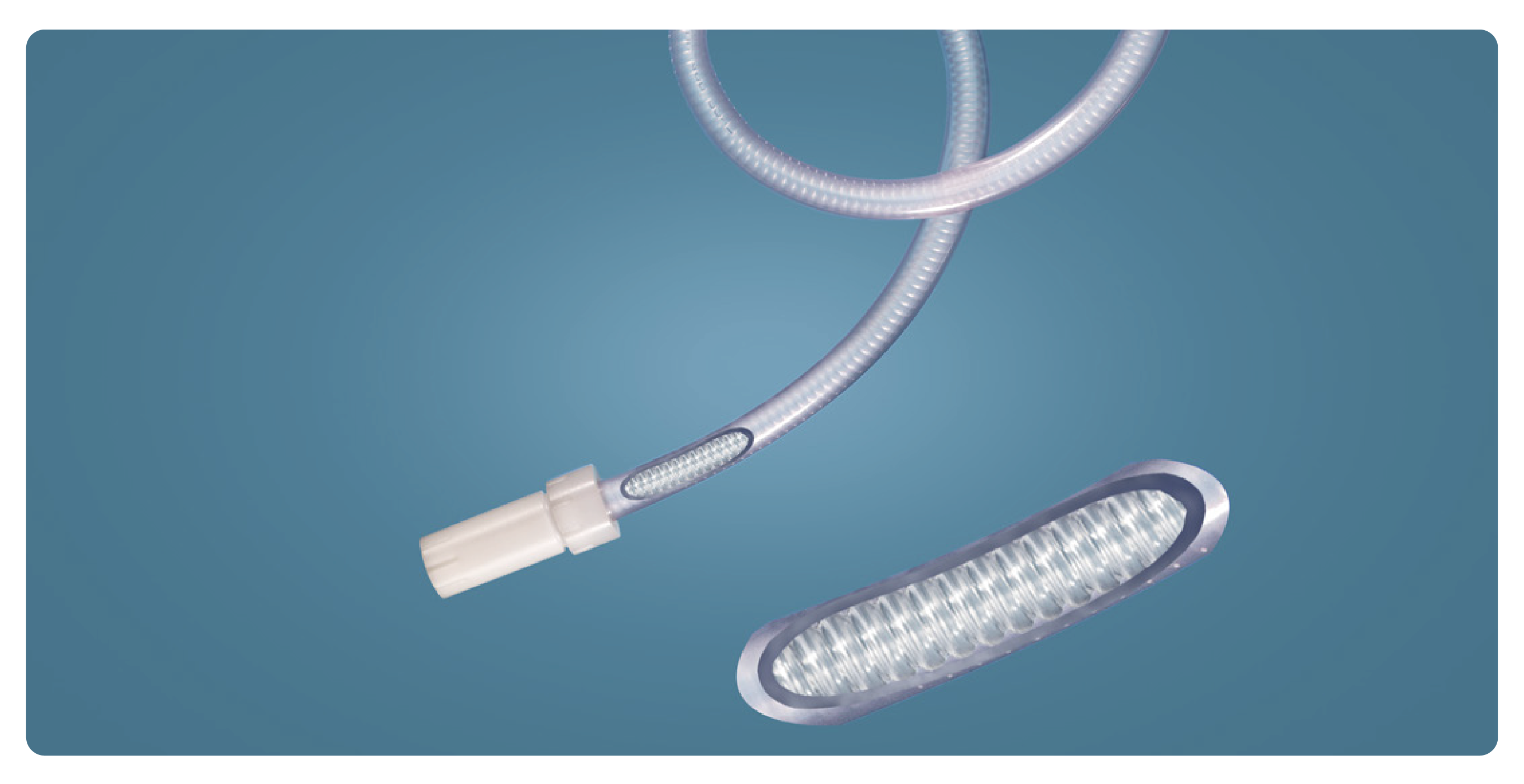

Doppelschlauchsystem PFA/PVC- mit hochflexiblem PFA Wellschlauch

Die perfekte Kombination aus hochflexiblem PFA Wellschlauch und schützendem PVC Schlauch für doppelte Sicherheit.

Eigenschaften:

  • Minimaler Biegeradius schafft leicht zu verlegende Schlauchleitung auch mit größeren Nennweiten
  • Hohe Flexibilität ersetzt starre Rohrleitungen
  • Der PFA Wellschlauch ist stabiler im Vergleich zu herkömmlichen PFA Wellschläuchen durch Wellung nach innen.
  • Zuverlässige Abdichtung durch Flare-Knickschutzmutter und Mantelschlauch; dadurch Sicherheit auch im Fall einer Leckage am PFA-Kernschlauch
  • Montage von Sensoren möglich, z.B. kapazitive Sensoren, Temperatursensor oder Leitfähigkeitssensor
  • Perfekt in Kombination mit dem QC-System
  • Hochreines PFA Material

Kernschlauch aus PFA:

Die chemischen und physikalischen Eigenschaften der PFA-Schläuche sind weitgehend identisch mit denen von PTFE. Sie haben eine überragende und nahezu universelle chemische Beständigkeit, sind hochrein und können für pharmazeutische Anwendungen eingesetzt werden.
Die wesentlichen Unterschiede zu PTFE sind: geringerer Kaltfluss, verbesserte mechanische Eigenschaften, geringere Diffusion, höhere Reinheit und bessere Lichtdurchlässigkeit. PFA ist schweißbar.

Technische Daten:

Material
Kernschlauch
PFAMaterial
Mantelschlauch

PVC
Material
Knickschutz und Kontermutter

PVDFAnschlussFlare-Verschraubungen mit Knickschutz;
Adaptierungen auf Gewinde, Camlock, Flansch oder Tri-Clamp auf Anfrage möglich.
Dichtung
(nicht produktberührend)
FKM (Viton®)
Längen1/2", 3/4" - 1": Standard 1m / 2 m und 3 m; Sonderausführungen bis zu 6 m
Temperaturbereichbis max 60°C


Schlauchgrößen und Maße:

PFA
Ø Außen Ø InnenWandstärke**Betriebsdruck*
Platzdruck*
zollmmmmbarbar
1/2"9,501,6010,7027,40
3/4"15,801,604,8012,50
1"22,201,60
2,907,70


PVCØ Außen (mm)
20,0029,0035,00
DoppelschlauchBiegeradius (mm)
30
40
45
Bestell-Nr.
R12S134-CT x LängeR12S142-CT x LängeR12S113-CT x Länge

*bei 20°C

**an den geraden Schlauchenden

Beständigkeit prüfen
