- Hochflexibles Handling
- Ideal bei vertikaler oder horizontaler Installation der Saugleitung
- Stabiler im Vergleich zu herkömmlichen PFA Wellschläuchen durch Wellung nach innen
- Gerade Enden für einfache Installation

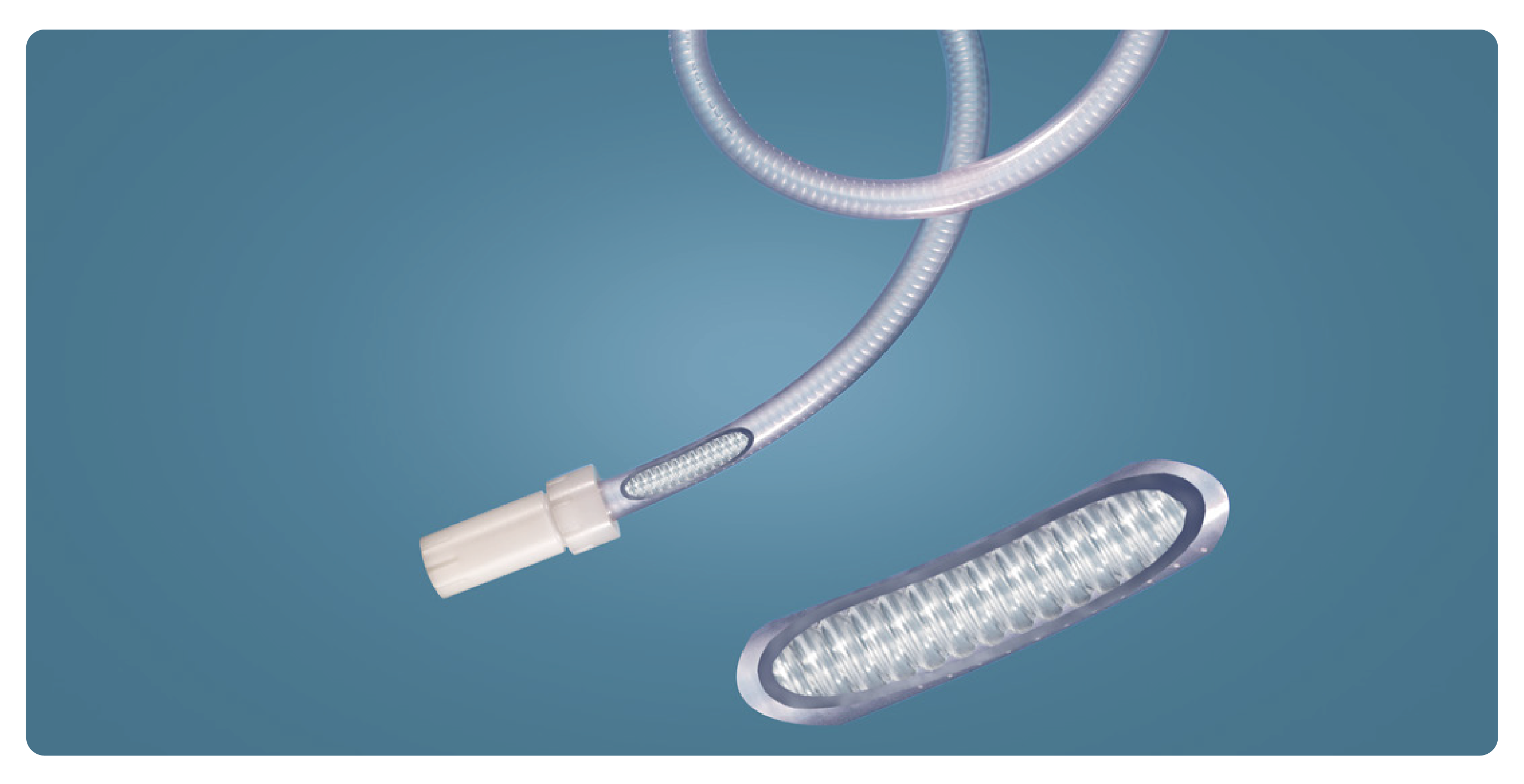

Die perfekte Kombination aus hochflexiblem PFA Wellschlauch und schützendem PVC Schlauch für doppelte Sicherheit.
Eigenschaften:
- Minimaler Biegeradius schafft leicht zu handhabende Schlauchleitung
- Hohe Flexibilität ersetzt starre Schlauchleitungen.
- Der PFA Wellschlauch ist stabiler im Vergleich zu herkömmlichen PFA Wellschläuchen durch Wellung nach innen.
- Zuverlässige Abdichtung durch Flare-Knick schutzmutter und Mantelschlauch; dadurch Sicherheit auch im Fall einer Leckage am PFA-Kernschlauch.
- Optional mit integriertem Leckagesensor verfügbar.
Kernschlauch aus PFA:
Die chemischen und physikalischen Eigenschaften der PFA-Schläuche sind weitgehend identisch mit denen von PTFE. Sie haben eine überragende und nahezu universelle chemische Beständigkeit, sind hochrein und können für pharmazeutische Anwendungen eingesetzt werden.
Die wesentlichen Unterschiede zu PTFE sind: geringerer Kaltfluss, verbesserte mechanische Eigenschaften, geringere Diffusion, höhere Reinheit und bessere Lichtdurchlässigkeit. PFA ist schweißbar.
Technische Daten:
| Material Kernschlauch | PFA | Material Mantelschlauch | PVC |
| Material Knickschutz und Kontermutter | PVDF | Anschluss | Flare-Verschraubungen mit Knickschutz; Adaptierungen auf Gewinde, Camlock, Flansch oder Tri-Clamp auf Anfrage möglich. |
| Dichtung (nicht produktberührend) | FKM (Viton®) | Längen | - 1/2" bis zu 3 m
- 3/4" bis zu 6 m - 1" bis zu 6 m |
| Temperaturbereich | bis zu 60°C |
Schlauchgrößen und Maße:
| PFA | ||||
| Ø Außen | Ø Innen | Wandstärke** | Betriebsdruck* | Platzdruck* |
| zoll | mm | mm | bar | bar |
| 1/2" | 9,50 | 1,60 | 10,70 | 27,40 |
| 3/4" | 15,80 | 1,60 | 5,80 | 12,50 |
| 1" | 22,20 | 1,60 | 2,90 | 7,70 |
| PVC | Ø Außen (mm) | 1/2" 20,00 | 3/4" 29,00 | 1" 35,00 |
| Doppelschlauch | Biegeradius (mm) | 1/2" 30 | 3/4" 40 | 1" 45 |
*bei 20°C
**an den geraden Schlauchenden
